油管径向密封试压机

　　产品名称:油管径向密封试压机

　　产品型号:YGSJ-73/89型

　　产品简介:

　　一、油管试压机大应用特点及简介

　　YGSJ型油管试压机是用于Φ60—Φ114油管试压用的专用设备，采用大间隙径向密封，是现阶段国内外油管试压普遍采用的最好方式，试压一根油管平均约需3分钟。

　　密封圈的材质是聚氨酯制作，具有弹性好、耐磨、重复使用寿命长，其侧面周边配有数量不等的钢制增压块，附助密封圈的密封与回弹。

　　密封圈的密封是由高压柱塞泵供压密封，给压密封分二个阶段

　　1、 加水前密封的供压压力控制在3MPa后，管内即可加水

　　2、 待油管水满后的同时，密封圈和试压水同时增压，密封圈及水管内的试验压力达到平衡即可，试压达到所需压力后，稳压10秒钟后，无泄漏即可，后即卸压防水。

　　二、机械设备的主要结构及应用

　　1、 主机部分：

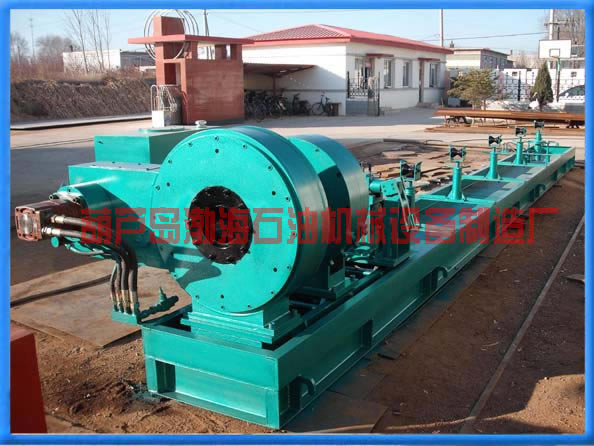

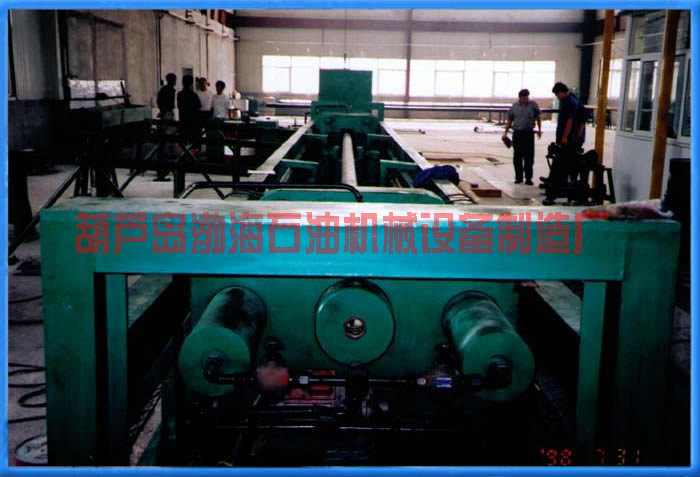

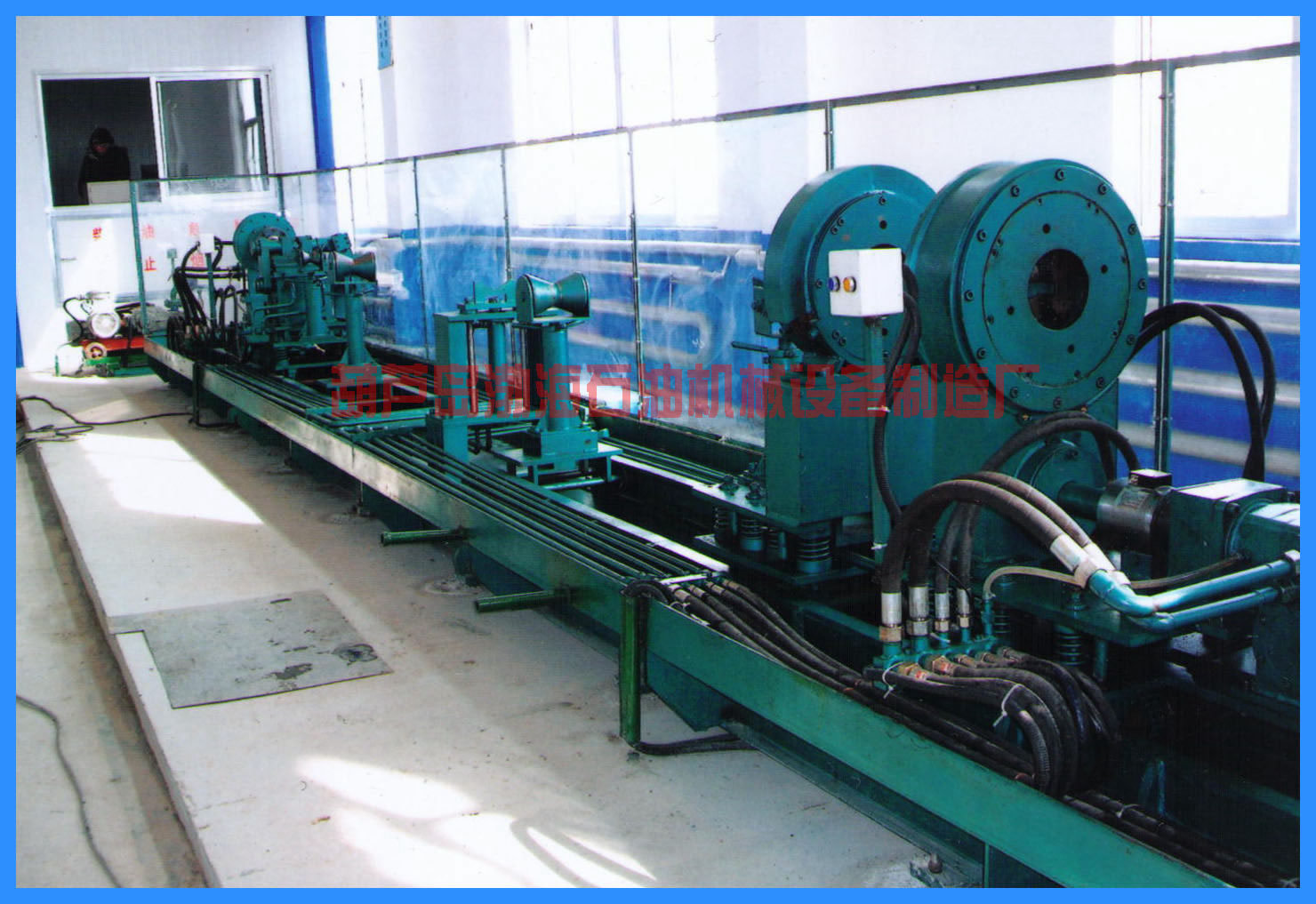

　　主机的结构特点是：两端密封头在电动机的驱动下，可以向内向外沿着机架内轨道同时或单独移动。封头体的前端是安置密封圈的位置，其封头体上方的配置有，连接增压柱塞泵和加水离心水泵，其管路上配有单向控制阀。

　　主机还配置有：1）进管拨料机，2）中间进出送管机，3）液压夹管钳，4）托辊，5）（送入输出轨道）拨管机，6）液压站

　　2、供水部分：离心水泵

　　3、 增压系统：高压柱塞泵，用于密封圈密封及水试压

　　4、 操作控制系统：该机操作采用PLC系统，可自动操作和手动操作。

　　三、使用范围和技术参数

　　1、适用范围：油管规格Φ60.3mm、Φ73mm、Φ88.9mm、Φ101.6mm、Φ107mm、Φ114.3 mm

　　2、 管长范围：8000 mm——9600 mm

　　（注：本件试压要求主要为油管Φ73mm、Φ88.9mm，管长同上，按上述二种油管配置密封圈及相关配件）

　　3、试压条件：油管一端带螺纹，另一端带管箍试压

　　4、最大试验压力：30MPa

　　5、试压时间/根：约3分钟/根（管径不同）

　　6、稳压时间/根：10秒/根

　　7、试压介质：水（乳化剂）

　　8、电动机总功率：44KW
