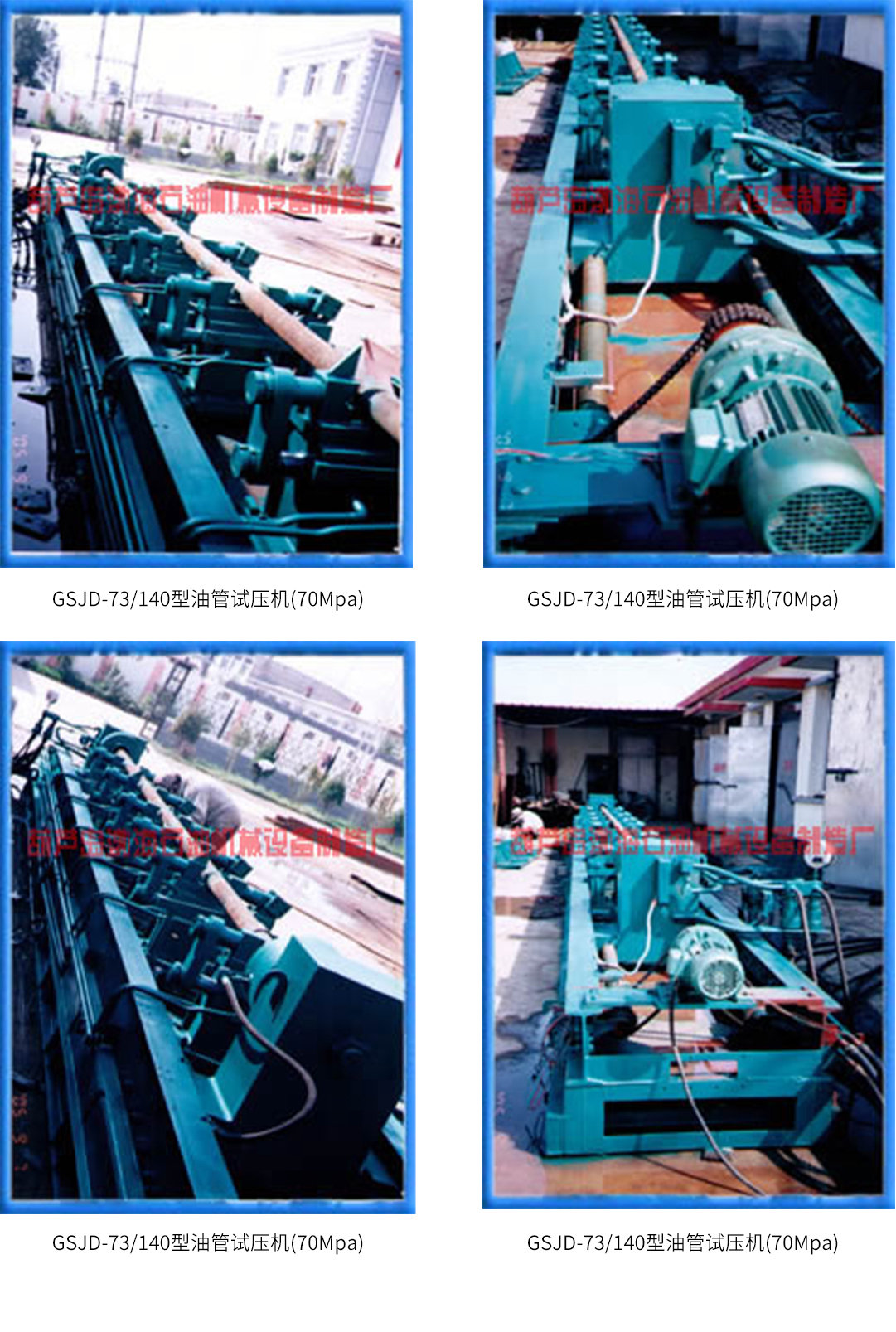

油管试压机(70Mpa)

　　产品名称:油管试压机(70Mpa)

　　产品型号:GSJD-73/140型

　　产品简介:

　　一、GSJD-73/140-70型概述

　　GSJD-73/140型油管试压机是石油机械行业中，对油管进行打压试验的专用设备,适用于油管出厂及油管修复后的耐压（不渗失）检测。该产品由电控操作，是一种机电液压一体化的设备,是我厂研制的新产品之一。

　　该设备具有系统电源断相、超载、过流的保护设施及紧急停车的功能，大大增加了设备的正常、安全运行的可靠性。

　　该机为单管试压机，它具有如下主要特点:

　　1、五座背钳均为油缸夹紧，机构灵活，工作可靠。

　　2、双主钳由丝杠拖动，传动平稳、迅速、可靠。其上的封油管两端的封头，结构先进合理，采用高压水封，密封性好，保证打压工作的实施。

　　3、操作方法自动化、方便、灵活、省时。

　　4、双主钳受径向力小，易损件少，使用寿命较长。

　　5、动力源由电动机带动高压泵（或增压缸）向油管注水，提供足够的压力。

　　6、本机具有安全、可靠、性能好、方便、适用等特点。

　　二、 结构简介

　　（1）、液压动力源

　　液压动力源由油箱液压泵、电机、液压件等部分组成，其作用是将电能转化为液压能，向系统输送压力油。

　　本机选用叶片泵为动力元件，使动力源在低负载时输出大流量，在高负载时输出小流量，从而既提高了工作效率又降低了总功率。

　　（2）、控制台

　　控制台是由液压控制元件和电器控制元件组成，完成整机动作的控制。

　　（3）、主机

　　主机是油管试压机的主体部分，由机座、主背钳、封头、举升装置等组成。油管两端封水、中段夹持、注水、加压等动作都在主机上完成。

　　（4）、供水总成

　　供水总成由低压大排量离心泵和高压泵组成，油管装入主机后，由电减机驱动丝杠带动主钳运动，使其油管两端分别插入两主钳上的封头内，通高压水将油管两端封死，然后先由大排量离心泵将管腔注满水（带压）再用高压泵注水加压，特点是速度快，功率小。

　　（5）、控制方法

　　该机采用自动控制，所有动作按程序一次完成。特点：自动化程度高，操作方便。

　　三、 技术参数

　　1、适用范围：油管直径Φ73-Φ140(mm)，长度8.5m-10m；

　　2、管内最大试压压力：70Mpa；

　　3、试压时间：2-3分钟（保压时间除外）

　　4、试压介质：水；

　　5、液压系统额定压力：高压14 Mpa，低压5 Mpa；

　　6、液压系统额定流量：140L/min；

　　7、设备总功率：45KW。

　　四、使用与要求

　　（1）、本系统试压机要求使用前应将本机固定在基础上，将高压油管及电源接好，调整泵站溢流阀，调定好工作压力，再将集成块上的溢流阀调到一定压力，以待备用。水泵、高压泵工作前应加水。

　　（2）、使用时应按照它的工作程序进行使用。

　　（3）、主钳运行靠限位器和人工操作控制，运行时要特别注意限位器失灵。如发现失灵立即停止运行，以防造成机械撞击，损坏机件。

　　（液压、电气原理图请查看产品说明书）

　　设备定购咨询热线 ： 13704292351
