油管电动试压机

　　产品名称:油管电动试压机

　　产品型号:DDSY-73/89-20型

　　产品简介:

　　DDSY-73/89-20型油管电动试压机是对新旧油管（包括一端的接箍）进行水压试验而研制开发的第三代新型试压设备，适用于新旧油管整体耐压检测，该机为单管试压机。

　　设备组成及功用

　　整机由两封头小车，两套夹紧背钳，两套油管托架，两套举升装置等组成。

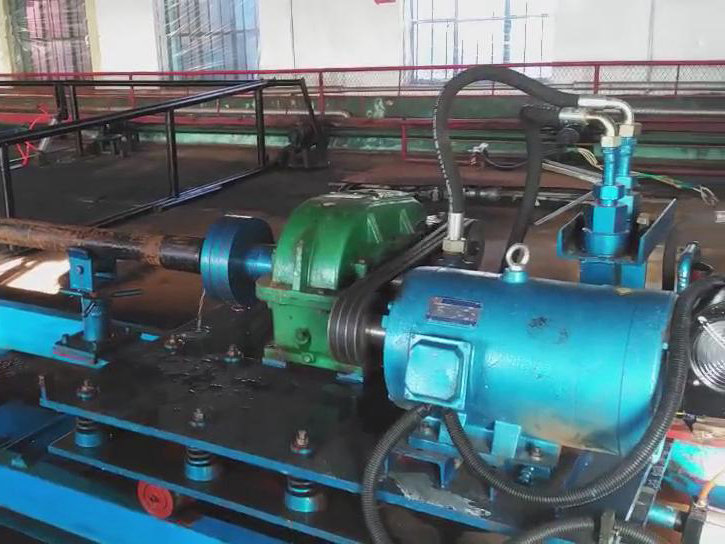

　　1)、小车分别由气缸和电减机驱动，气缸驱动小车封头接头封油管管箍端，电减机驱动小车封头接头封油管扣端，两封头均由力矩电机带花键轴旋转，花键由可以更换两种管箍和管接头，（即本机可以对Φ73、Φ89两种油管进行试压）。

　　2）、油管两端用双封头带动的管箍、管接头将螺纹旋紧进行密封。

　　3）、 夹紧背钳两套，用以夹紧油管，克服试压时产生的径向力而防止油管弯曲变形。

　　4）、 油管托架两套，用以支撑油管，通过手轮调整，使油管中心线与试压中心线一致。

　　5）、 举升装置二套，在油管试压完毕，将油管传送到下一道工序（出管储料架上）。

　　6）、 增压系统采用高压泵和大排量低压泵同时注水。

　　7）、 电气控制系统：电气操纵柜一台。

　　技术参数

　　试用范围：油管直径：Φ73mm、Φ89 mm, 长度8.6-10m。

　　最大试压压力：20 Mpa

　　试压时间：3分钟/根

　　试压介质：水

　　上扣由电流控制

　　卸扣由电流控制

　　设备总功率：35.5KW。
