  产品名称:淋漆机晒床

  产品型号:LSJ-60/180(180/340)


  一、概况说明

  1、用途,新制及修复的油管为了防止生锈,其表面必须淋漆,淋漆后的油管,为了防止漆的脱落,必须晾晒干固,相继进行称重、测长、喷标的工序;上述几种工作是在25米长的晾晒架上进行的,晾晒架是淋漆后的油管必不可少的设备。

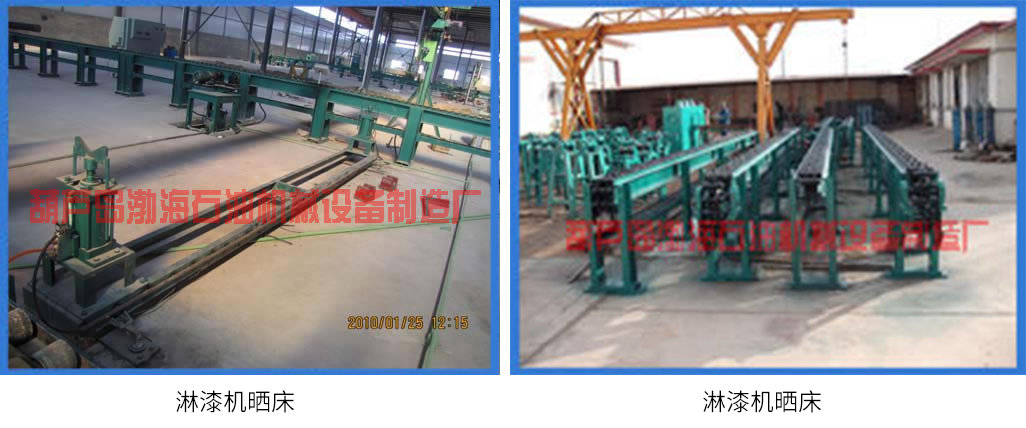

  2、晾晒架(晾晒运送线):是由机架、电机、拖动链轮、链条辊道、钢管输送托板(或托辊)等组成。

  3、产品的特点:晾晒架是由操作台统一操作的,操作方便,传输平稳,匀速前进,利于油漆干固,待油管到达晾晒架尾部时,淋漆干固了的油管进行称重、测长与喷标。

  二、操作规程

  1、当油管进入淋漆箱时,接通晾晒架上的电源,使链轮旋转,拖动链条辊道,绕着25米长的机架做循环运动。待从淋漆箱里出来的淋过漆的油管会落入辊道上的托板中,随着链条辊道的传送,托举油管的托板做匀速前进,油管上的淋漆随时间划过而晾晒干固。

  2、当油管运送接近晾晒架尾部时,油管上的淋漆已干固,此时切断晾晒架上的电源,油管停止运动,开始对油管进行称重、测长与喷标。

  3、当油管喷标结束后,再次接通电源,晾晒架重新运转,直至将油管送往储存架上,晾晒架的动作进入下一循环。

  三、主要技术性能参数

  晾晒架适用淋漆管的规格及范围

  1、第一种晾晒架,适于管径Φ60—Φ180mm,长6—12m的油管淋漆后的晾晒,油管的输送时靠辊道上托板进行的,两排的晾晒架长度都是25米,都是由PLC控制,动作协调一致,好用。

  2、第二种晾晒架,适于管径Φ180—Φ340mm,长亦为6—12m的油管淋漆后的晾晒,油管的输送时靠辊道上托板进行的,其晾晒行程亦是25米,先进性同第一种架,操作方便,刚性好,便于维护。
