称重测长喷标设备

　　产品名称:称重测长喷标设备

　　产品型号:CCP-60/180（180/340）

　　产品简介:

　　一、概况说明

　　1、油管称重与测长喷标装置，聚于一处，其使用功能集成在一各全自动化系统中，具有称重测长精度高，喷标的字符及图形清晰的特点。

　　2、称重装置：由重量传感器与举升油管的油缸组成；测长喷标装置由门架，移动小车，测长仪，喷标的喷头等组成。

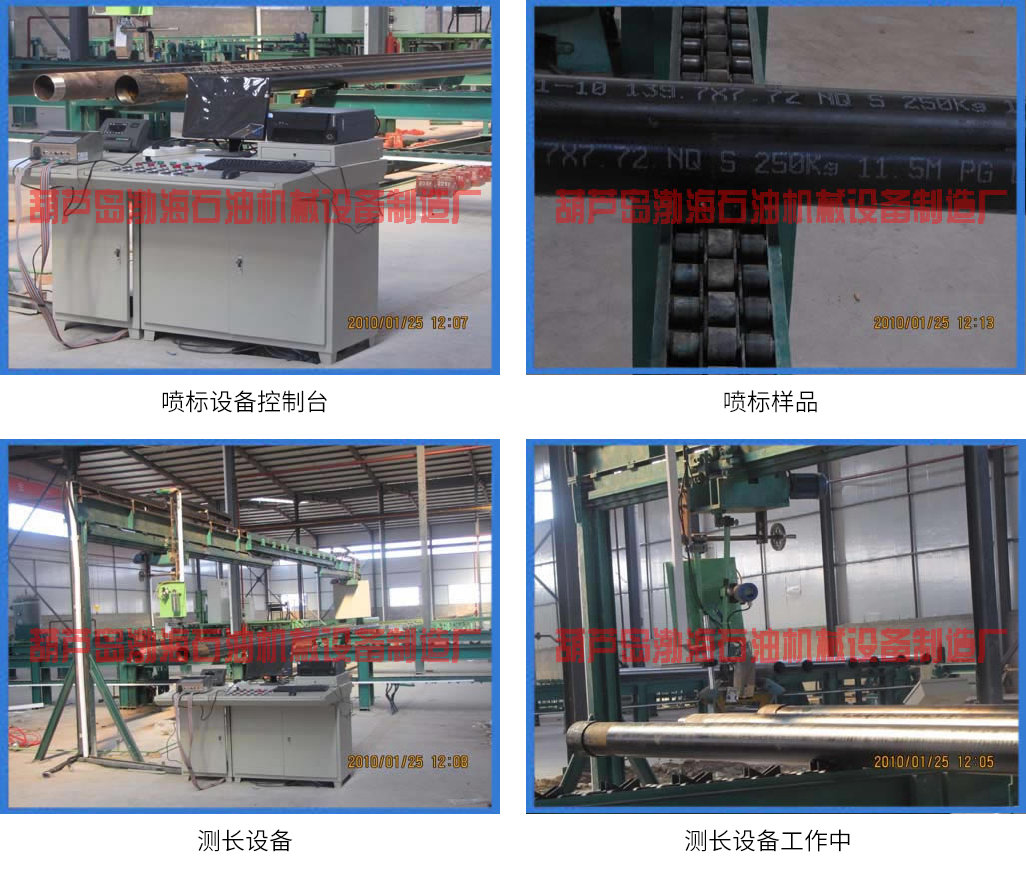

　　3、产品的特点：集中操作于操纵台，操作方便，性能稳定，便于维护等优点。

　　二、操作规程

　　1、称重：当油管淋漆后，进入晾晒架上传输时，待管上油漆干燥时，油管的传运抵达晾晒架后部，到达称重测长位置，停止晾晒架运动，操动称重信号，将油管托起（离开晾晒架），进行称重，称重完毕，落下油管回到晾晒架上，称重结束。

　　2、 测长与喷标：油管称重后，操动信号，使得门架上两端的小车移动，当小车上的测长仪接触到管端时，小车停止运动，待两端小车都停止运动时，进行测长，测长完毕，给信号进行喷标，即再次使载着喷标头的小车继续前移运动，移动的喷标头进行喷标。喷标后给信号将门架上小车退回两端，整个称重、测长、喷标工序结束，待进入下一循环，再次开动晾晒架，将油管运出。

　　三、主要技术性能参数

　　1、称重规格及范围

　　称重钢管规格：直径Φ60—Φ340mm；长度：6m—12m

　　钢管重量范围：0—1500kg（可选）；称重精度：1%

　　2、测长规格及范围

　　测长钢管规格：直径Φ60—Φ180mm；Φ180—Φ340mm于两套装置上分别进行，其测长范围6m—12m；测长精度：±2mm

　　3、喷标是于测长后，即刻进行的（见操作规程），喷标速度高，标记图案清晰，喷头是固定式，装于小车上，靠小车的移动进行喷标。其字符高度，最大60mm，喷标速度：0—120m/min，喷点直径：1—3mm，标记介质：白色涂料，粘着性好，表干时间短，数据信息：永久保留，气源气压：0.4—0.6Mpa，电源功率：2KW.
