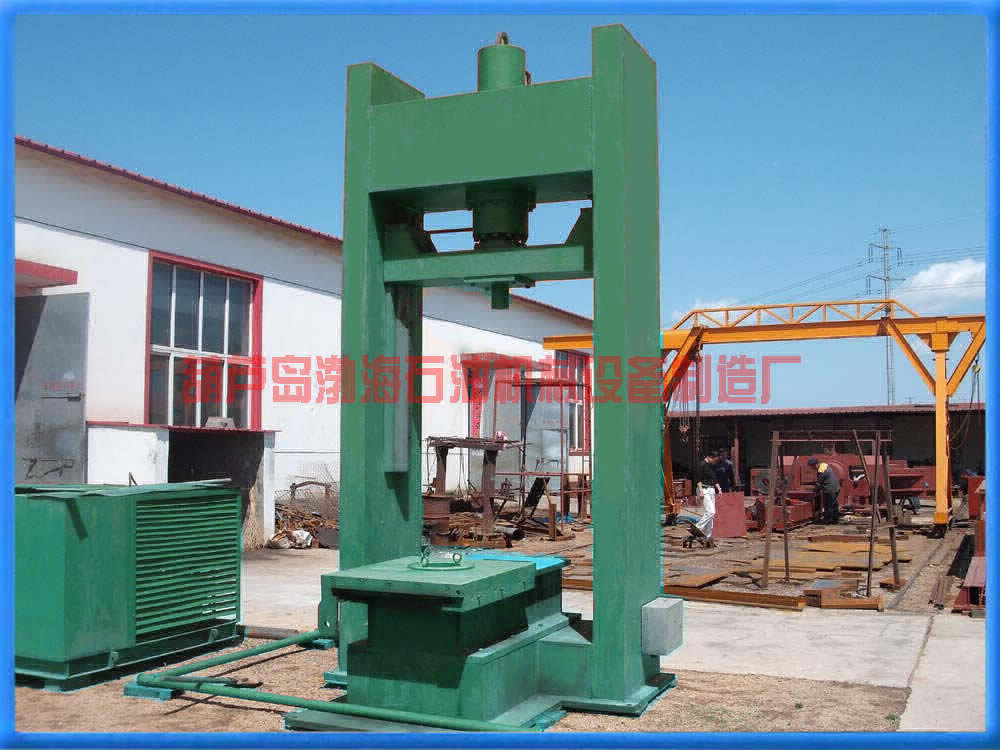

工具立式液压装配机

　　产品名称:工具立式液压装配机

　　产品型号:GLYZ-1型

　　产品简介:

　　一、用途、结构及特点

　　GLYZ-1型工具立式液压装配机是以深井封隔装配为主，并适用于各种规格螺纹连接件的装配。

　　该机主要特点是操作简单、工作可靠、安全，并且便于安装、拆卸和维修。

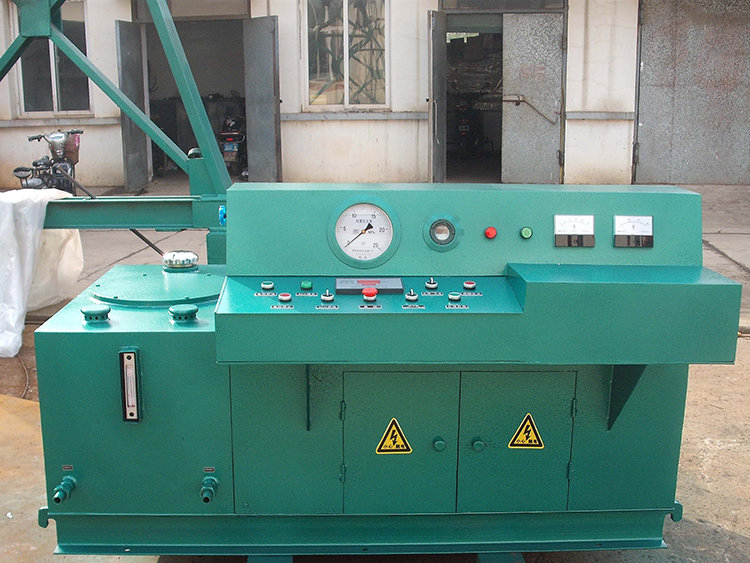

　　该机主要由液压站、电器控制台、主机、夹紧升降机构、上平台和支撑平台等六大部分组成。

　　二、技术参数

　　（1）液压系统电机：N=30；n=1470 r/min(双轴伸)

　　齿轮泵额定工作压力：16Mpa

　　CBF71齿轮泵流量：104L/min

　　CBF32齿轮泵流量：47L/min

　　（2）液压系统工作压力： 8Mpa

　　主钳压力： 5~8Mpa

　　夹持缸压力： 5~8.5Mpa

　　（3）主钳低挡转速： 15 r/min

　　主钳高挡转速： 54 r/min

　　（4）夹持工件直径范围： ф73~ф115mm

　　（5）升降缸升降速度： 42mm/s

　　（6）完成工件装配所需时间： 1.5~2 min
