智能抽油泵综合试压机

智能抽油泵综合试压机

  产品名称:智能抽油泵综合试压机   产品型号:GJS-44/38

联系我们
咨询热线
13704292351

  产品名称:智能抽油泵综合试压机

  产品型号:GJS-44/38

  产品简介:

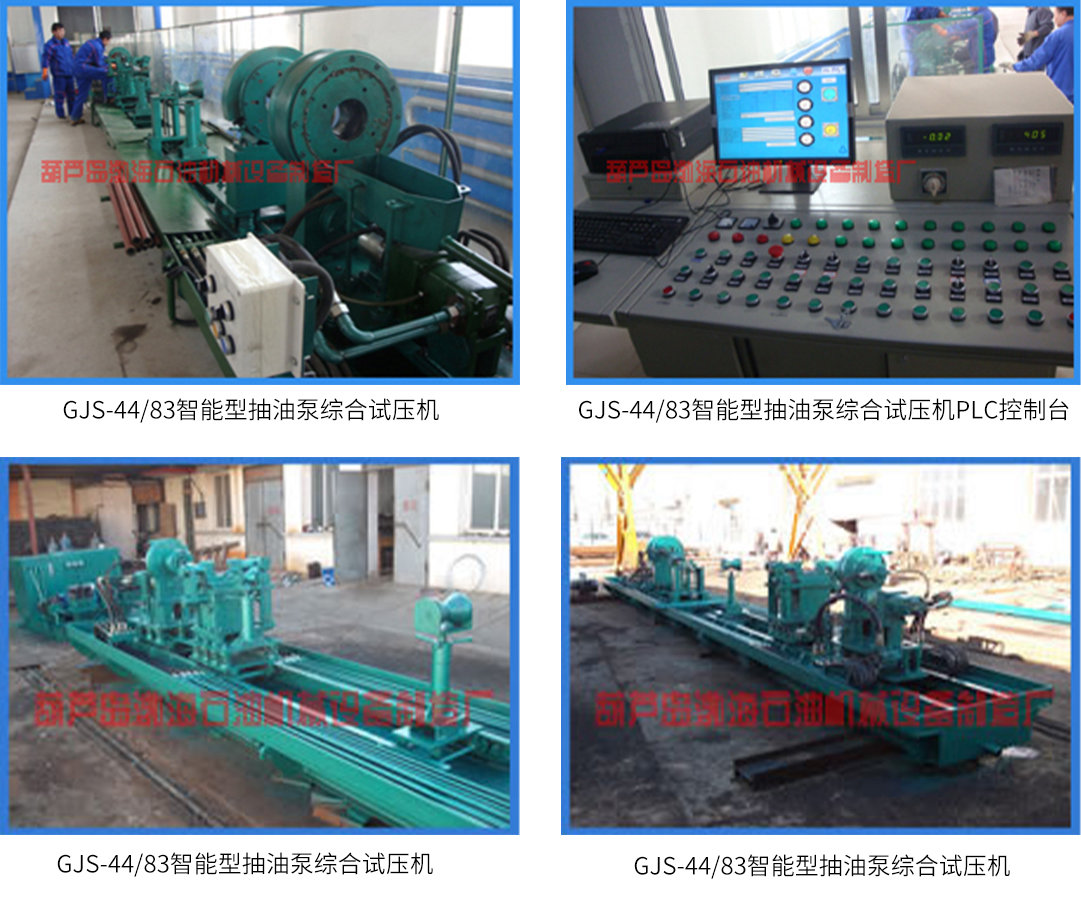

  GJS-44/83智能型抽油泵综合试压机是我厂新研制的抽油泵试压机,主要用于旧抽油泵拆装和新旧抽油泵检测(压力检测和漏失量检测)。试压过程由PLC自动控制,漏失量自动计量。计算机显示压力、扭矩、漏失量数据,且具有自动储存、报表、打印等功能。

  一、 结构特征

  该试压机主要由主机和操作台两个部分组成。

  1主机:由主、背钳,托架,控油装置,机座,行走小车,动力源,油箱(液压油箱和柴油箱)等组成。是完成抽油泵的拆装、试压,漏失量测试的主要装置。主、背钳行走小车上装有压缩弹簧,以便主、背钳在工作时能上下微量浮动,使上、卸扣时有一定自由度,保证对中自由,不伤扣,不粘扣。设备四周设有安全防护罩。机座内设有回油槽,使柴油能及时流回油箱。

  2操作台:主要由操纵箱、PLC、计算机和电器元件组成,安全电压24V。完成整机动作控制。

  二、 技术参数

  适用范围:直径:Φ38mm—Φ83 mm, 长4500——8000 mm各种型号的抽油泵

  额定高档扭矩:2.2KN.m

  额定低档扭矩:8.0KN.m

  高档额定转速:54r/min

  低档额定转速:15r/min

  系统试验压力:0-40 Mpa

  系统额定压力:14Mpa(工作压力 5—9MPa)

  系统额定流量:75L/min

  主背钳通径:Φ160mm

  设备总功率:37KW

  设备外形尺寸:长×宽×高=11000mm×1160mm×1550mm

  三、 作业前准备工作和操作注意事项

  1作业前应打开电源开关,观察电流表、电压表是否正常。检查电源线是否缺相。

  2通电正常后,打开电磁溢流阀开关,电机开始运行,待电机运行正常后(冬季时应使电机空载运行几分钟)准备工作。

  3电机正常运行后,检查油路各种阀是否正常,油路接头处应无漏油现象,各种阀的阀芯应动作灵活。

  4、待设备各部运行正常后,即可按作业程序进行抽油泵的试压及漏失量的测验作业。

  5正常工作时一般情况下应采用高档级,工作压力以5—9Mpa为宜。

  进油端主钳压力扭矩对照表
