产品名称:拧扣机（型号参数列表）
产品型号:XYNJ系列（新型号）
产品简介:
专利号：ZL 2005 2 0090472.7
XYNJ系列-拧扣机(新型）
XYNJ-拧扣机是我厂生产的第二代拧扣机系列产品，整机分为两部分：一、主机部分由主背钳、平台、液压系统、油箱、散热器组成。主、背钳为行星齿轮、行星爪四点式夹紧结构。这种结构动作灵活、安全可靠工作效率高，广泛应用于全国各大油田。我厂自主研发了液压自动换挡装置，并申请了国家专利。拧扣机可一人操纵，为用户提高了工作效率，减少了生产成本。背钳可根据实际管材长度不同，在滑道内前后移动，其速度可自行控制。二、操作平台由电器元件组成，安全电压直流24伏。
注：根据用户需要可安装扭矩显示仪、打印机。
操作可选手动（换向阀控制）半自动（PLC控制）自动（工控机控制）。

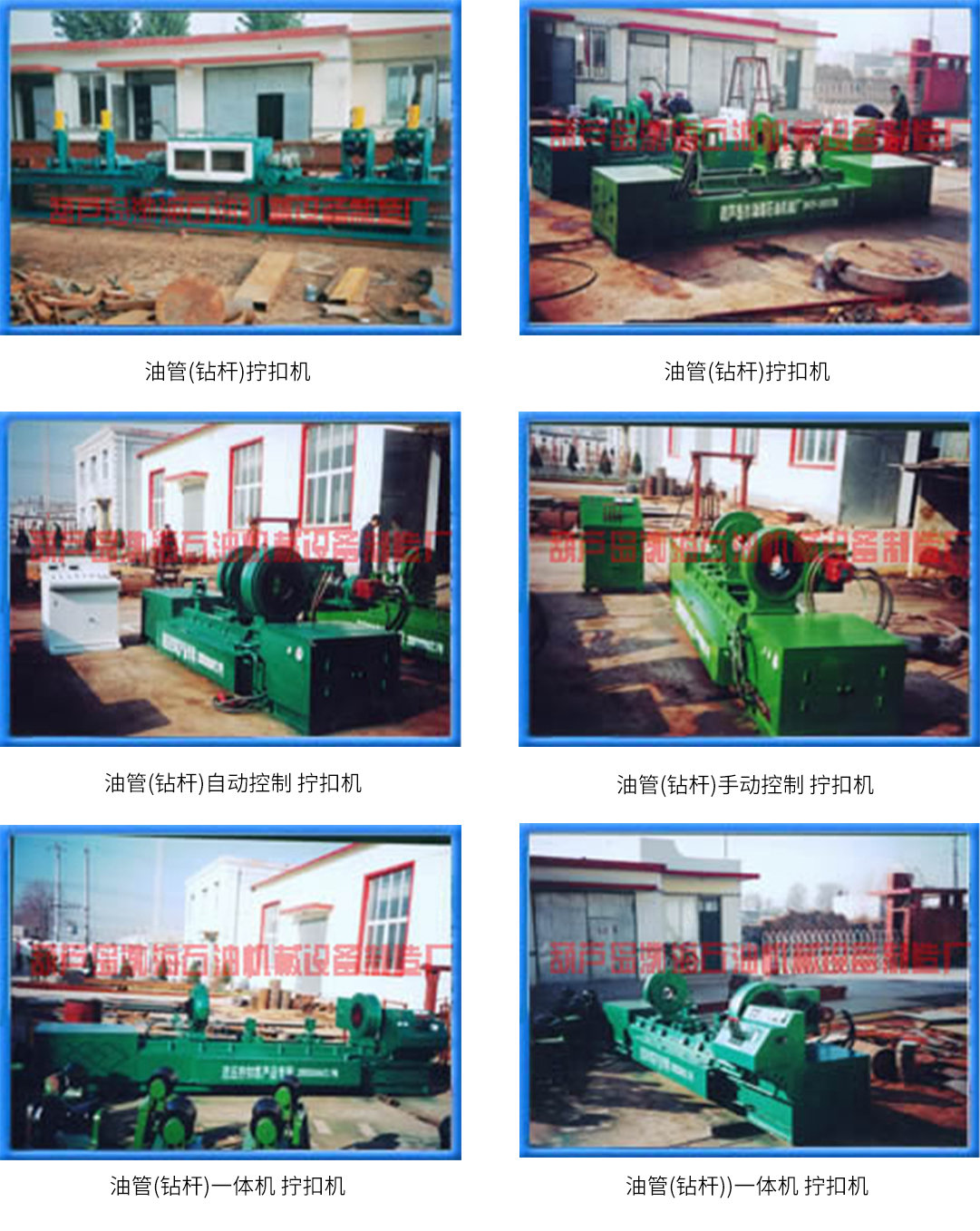

拧扣机结构可分为：分体和一体机。
型号/参数 | XYNJ-160/8 | XYNJ-200/15 | XYNJ-260/20 | XYNJ-340/45 | XYNJ-380/35 | XYNJ-560/50 |
适用范围 | Φ60-Φ150mm | Φ60-Φ180mm | Φ60-Φ250mm | Φ140-Φ330mm | Φ140-Φ370mm | Φ406-Φ540mm |
额定高挡扭矩 | 2.2KN.m | 2.5KN.m | 3.5KN.m | 16KN.m | 15KN.m | 16.7KN.m |
额定低挡扭矩 | 8KN.m | 15KN.m | 20KN.m | 45KN.m | 35KN.m | 50KN.m |
低挡最低转速 | 15r/min | 13r/min | 10.7r/min | 1.8-7.2r/min | 22r/min | 1.5-6.0r/min |
高挡最高转速 | 54r/min | 67r/min | 62.6r/min | 5.1-20r/min | 51.6r/min | 4.2-17r/min |
额定系统压力 | 5-8Mpa | 5-8Mpa | 5-8Mpa | 8Mpa | 8Mpa | 12Mpa |
额定流量 | 75L/min | 120L/min | 120L/min | 105.5L/min | 324L/min | 127L/min |
通 径 | 160mm | 185mm | 260mm | 340mm | 380mm | 560mm |
