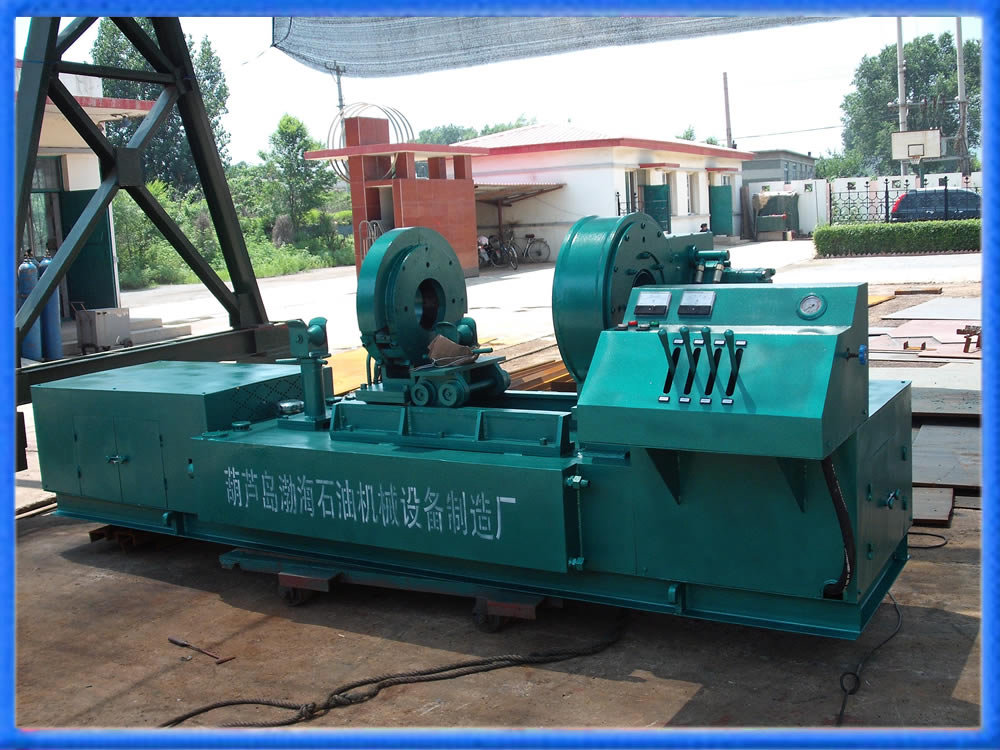

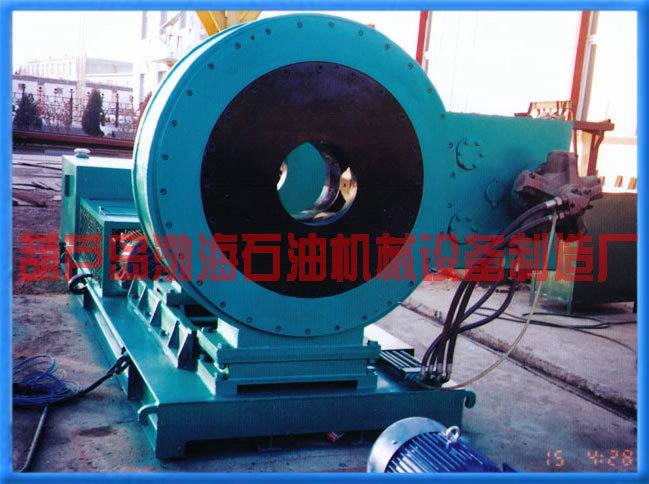

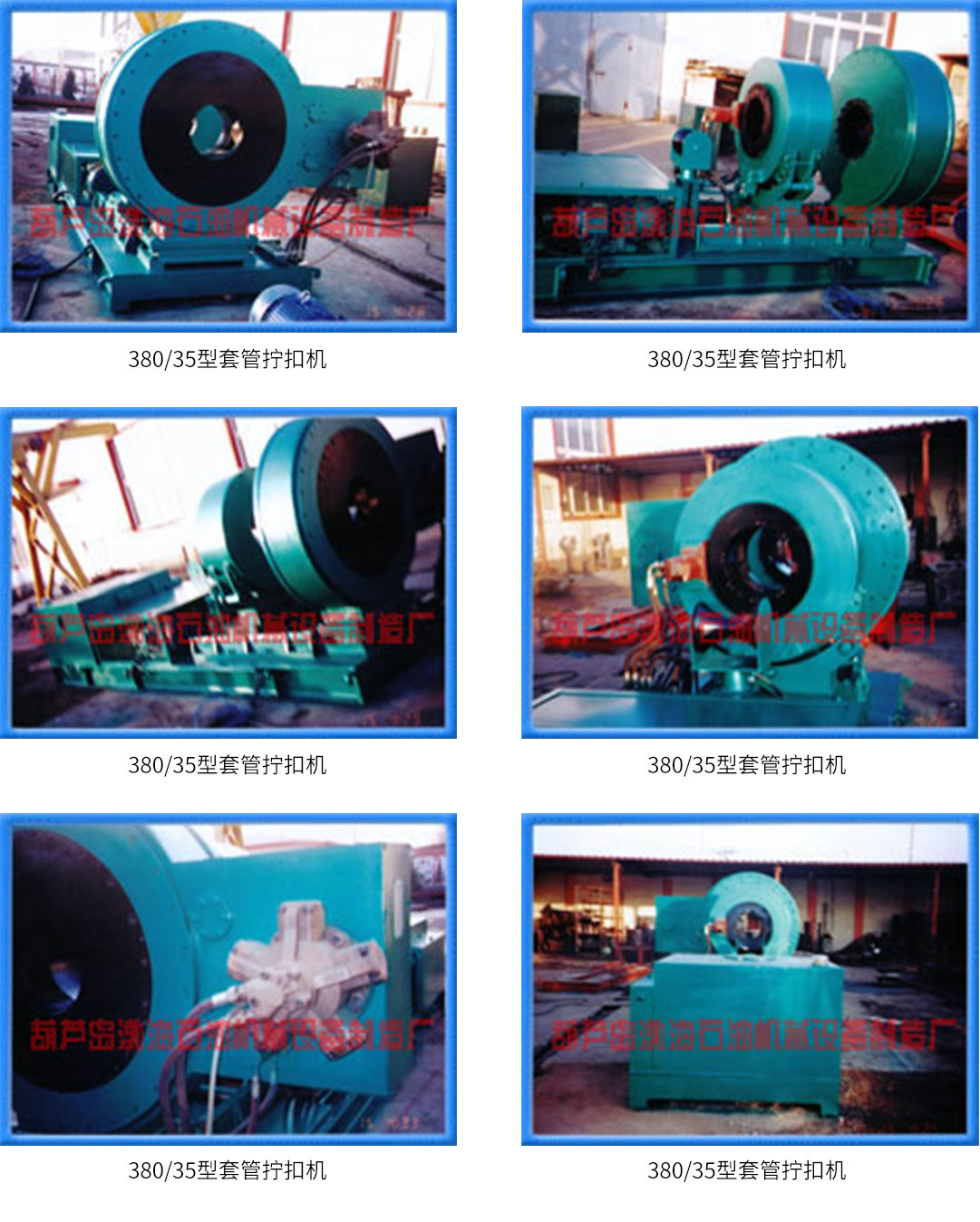

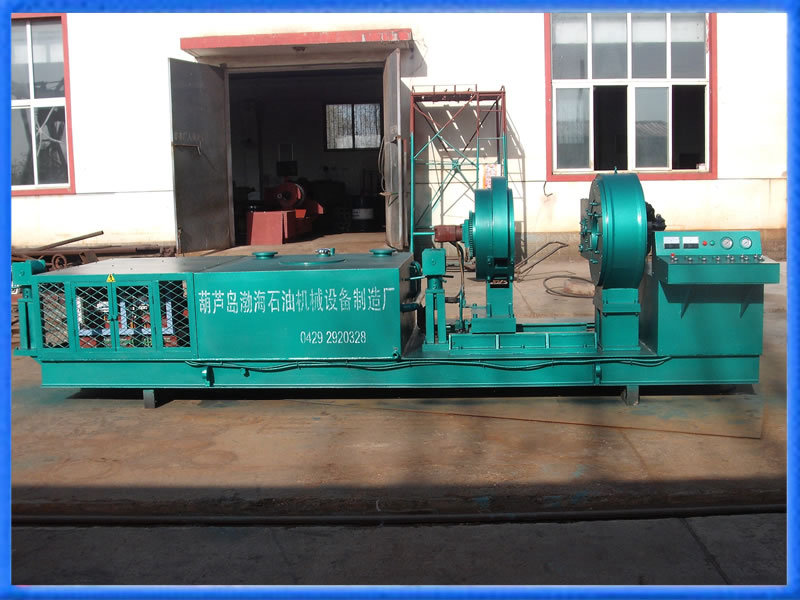

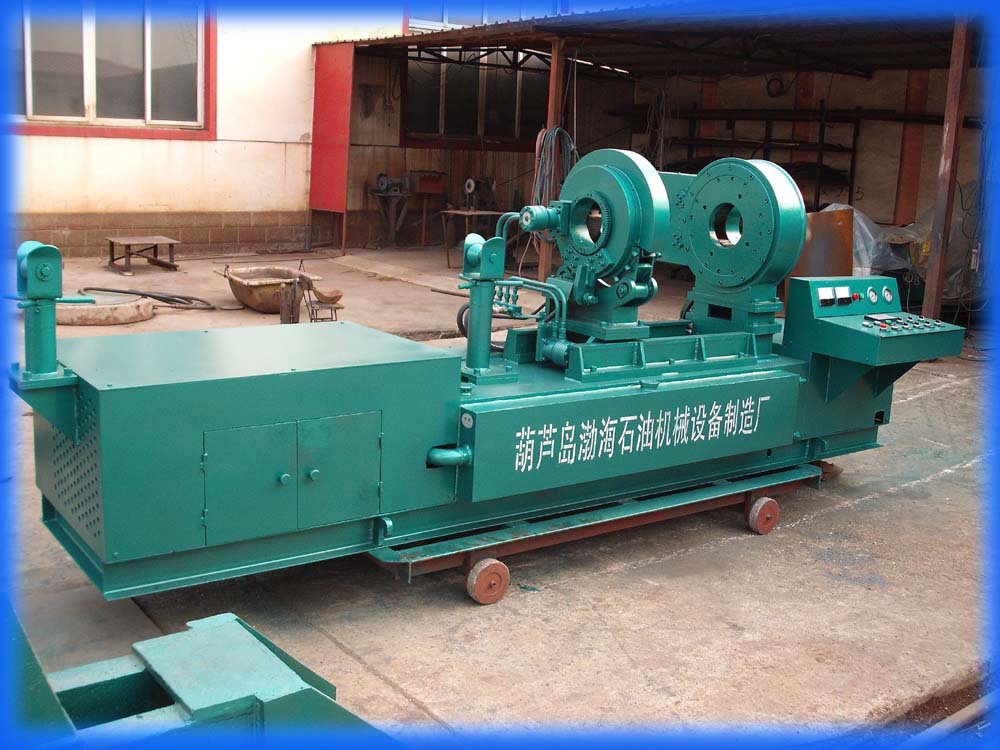

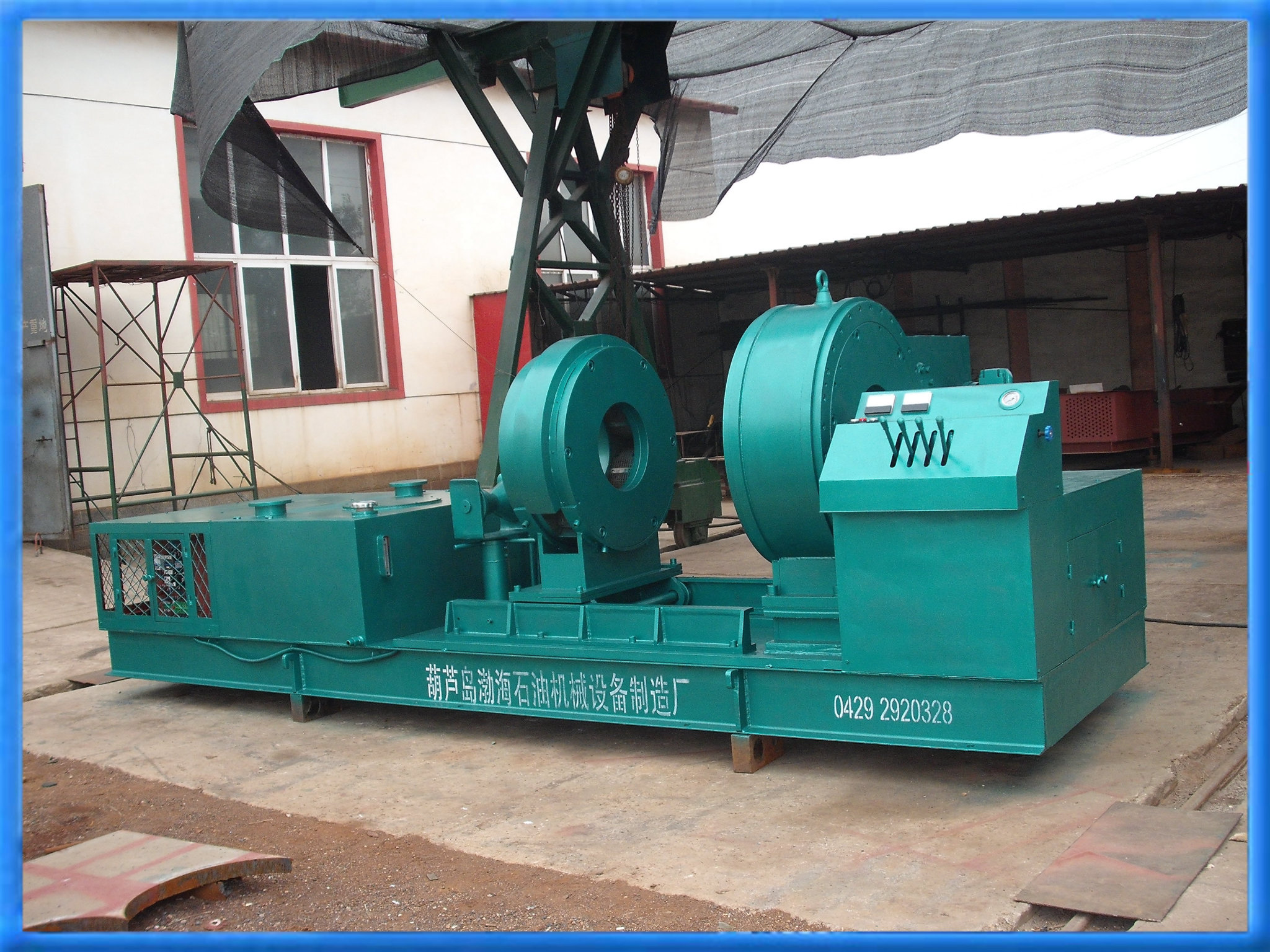

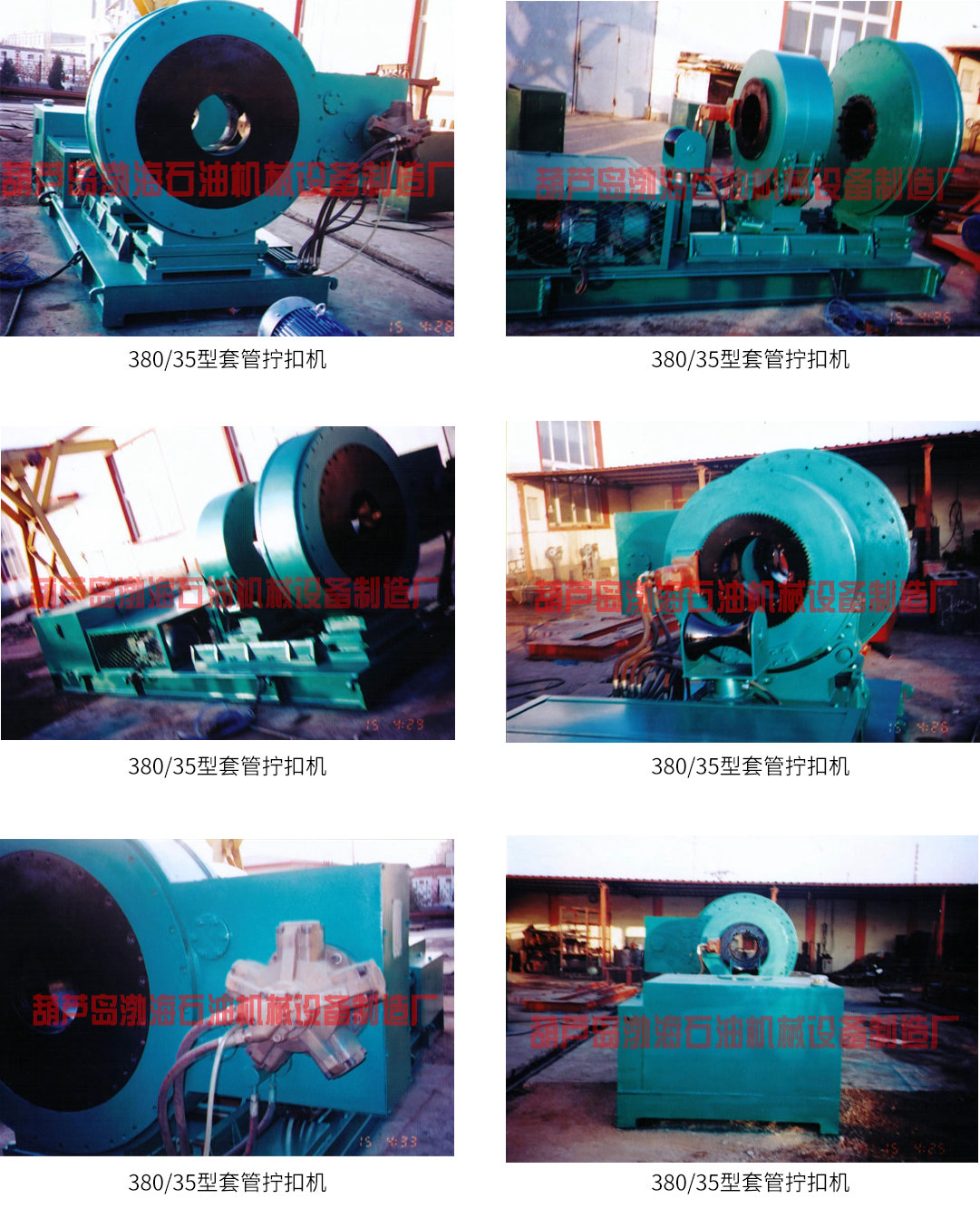

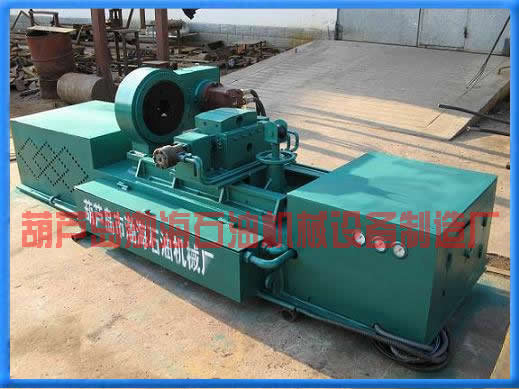

产品名称:套管拧扣机（半自动控制）
产品型号:XYNJ380/35型
产品简介:
专利号：ZL 2005 2 0090472.7
拧扣机特点及优点：
我厂是生产拧扣机的专业厂，有专业的设计和管理人员，使产品不断更新和完善，可根据用户的要求修改和定制。
我厂有专业的维修人员，完善的售后服务，一年免费维护，终身保修，对操作人员进行免费的培训，直到能独立操作为止，独立的加工制造能力，保证产品备件的供应。
我厂生产的拧扣机是经过多年的生产销售，听取用户的反馈和建议，已经是比较完善的成型产品，生产效率高，操作简单，维护成本比较低。
我厂生产的拧扣机，采用一体化设计，便于操作，节省空间，便于运输，背钳可在导轨中前后移动（手动阀或电磁阀控制），高低档采用自动换挡装置（国家专利，唯一可实现自动换挡功能的拧扣机），拧扣机采用水冷却系统，使其在高温和连续作业的情况下可长时间工作，牙板可以重复使用，降低费用和生产成本。
一、XYN380/35型概述

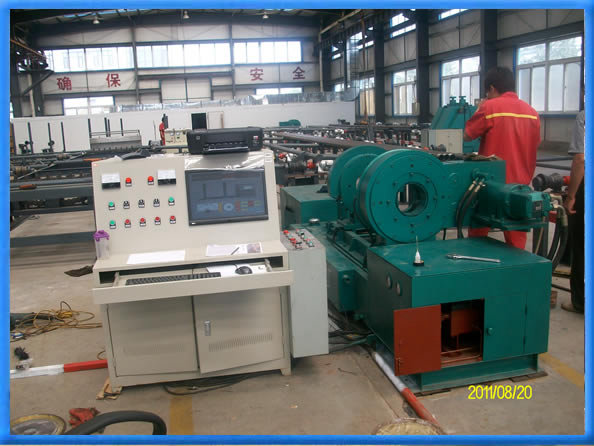

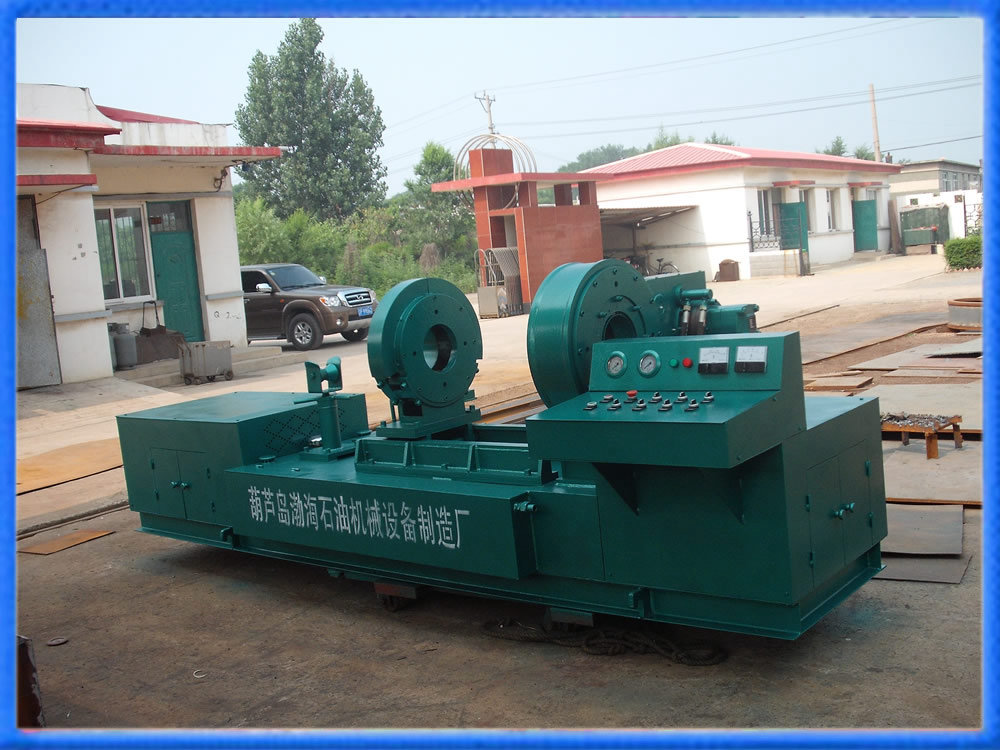

XYNJ-380/35型拧扣机是我厂生产的第二代拧扣机系列产品，整机分为两部分：一、主机部分由主背钳、平台、液压系统、油箱、散热器结构组成。主、背钳为行星齿轮、行星爪六点夹紧结构。这种结构动作灵活、安全可靠工作效率高，广泛应用于全国各大油田。我厂自主研发了液压自动换挡装置，并申请了国家专利。拧扣机可一人操纵，为用户提高了工作效率，减少了生产成本。背钳可根据实际管材长度不同，在滑道内前后移动，其速度可自行控制。二、操作平台由电器元件组成，（手动操纵装有液压换向阀，根据用户需要可装扭矩显示、PLC和工控机等）操纵平台为安全电压直流24伏。
二、 技术参数
本机通径为：Φ380mm；
适用范围：Φ140 mm --370 mm；
额定高挡扭矩: 15(KN.m)；
额定低挡扭矩: 35(KN.m)；
额定最高转速：51.6r/min；
额定最低转速：22r/min；
系统压力：20Mpa；
最大流量：126L/min；
体积长宽高5.1 m×2.1 m×2.0 m；
设备功率: 22KW。
三、拧扣机使用说明
1、开机前应打开电源开关，观察电流表、电压表是否正常，如电压过低（360伏以下）应停止工作，检查电源线是否缺相。
2、通电正常后（手动换向杆除外）先打开电磁溢流阀开关（开机和停机）待电机正常运行后[如冬季温度过低，可空载运行几分钟后，关闭升压开关（电磁溢流阀）]准备工作。
3、按以往常规操作，油管接箍方向（传动线高低必须在钳头孔中间）应从背钳进入到主钳头，应以主钳夹住管接头为主，先按上卸扣顺序，背钳夹紧后，主钳再夹紧工作（主背钳行星爪方向以管向上爬坡为正确），完成一个程序后，主钳先向工作时的相反方向转动一下，（打开油路）再开启背钳，待主、背钳全部松开后恢复中位，为下一个工作做好准备。
4、正常工作原则上采用高档，一般以5 Mpa为宜，因各地新旧管材不同，要求也不一样，可适当提高压力，最经济压力为（5-8）Mpa为宜，工作时高低挡可随时切换，低挡完成后（旧管材）立即进入高档工作（提高生产效率）。
5、工作期间有时换挡受阻，其主要是齿轮没有对正齿间隙，此时主钳向反方向略动一下，再
进行换挡即可，为了保持工作时不脱挡，也可将换挡旋扭定在所需的挡位上，不影响其他液压回路.
6、因生产环节不同，正常工作时有待料的可能，此时操作者可空载运行，如果待料的时间略长，最好停机，既降低油温，又节约电能，有条件的场地，本机最好采用冷水循环，以保持油温正常作业（5°--55°±5°）。
四、维修与保养
1、每天工作应保持钳牙清洁，如果钳牙沾满油渍及脏物，严重时影响使用效果，还可将管材表面划伤。
2、行星爪有时不灵活或是不出，一是进管时，行星爪没有复位，管材进料时撞击致伤，出现高低不同部位，回位时受卡；其二是摩擦片磨损严重，压盘弹簧疲劳失效，弹簧可适当旋进，必要时更换摩擦片和压簧，在更换时一定保持摩擦片干净，千万不要沾上油污，否则行星爪出入失效，不能工作，在调整压板弹簧时，以行星爪能够出入自由即可，不要过紧，以免影响使用期限。
3、本机钳牙可使用四遍，因长期接触一种规格管材，其摩擦部位仅此一点范围，其他部位完好无损，待钳牙不能工作时，可拧下行星爪上螺钉，打出销钉，将钳牙调换180°方向重新上好，更换时只穿一根销钉即可，（调换方向后，钳牙只有一孔）另外主背钳可互换，即钳牙在主钳换完二遍后再移向背钳（因管径不同），更换钳牙时不要拆卸其他零件，将行星爪伸出即可。
4、长期工作因震动，有时接头松动（电磁阀）或油封漏油，发现后立即拧紧或换上新油封，并不定期查看电磁阀箱体，保持箱内清洁，电插头牢靠，以免接触不良，如某插头松动，本部位电动失效，并非液压故障，特殊情况也有电插头损坏的，换上同型号（直流24伏）即可工作。
5、液压油应保持清洁，防止水渗进油箱，一旦油内进水，油便乳化，影响机械正常工作，噪音增大，可更换新油，正常室内作业，应选用YA-N46号普通经济型液压油,使用寿命3-4年，工作一段时间后如泵突然声音增大，应打开油箱盖，旋下吸油滤网，进行清洗（说明此油杂质过多）后即可。
6、该机机芯齿轮，滑动轴承、及轴滚部位应不定期注油，以保持机件使用年限。
7、凡作功部位，磨损均属正常（电器、管线、齿轮、阀体）但钳牙使用是根据生产任务量及正确操作成正比（约2-3千次/片），摩擦片、制动钢片在达不到所要求情况下随时换取（摩擦片过薄）。
8、如果必须拆卸主背钳时，应注意主钳头滑动滚针防止丢失，行星齿轮的正齿方向不能改变（每个正齿方向有样冲眼标记，否则伸出后角度不一致，影响使用）。
五、其他说明
1、本说明书适用于XYNJ-380/35型手动和电器自动两种拧扣机，也可作为XYNJ-200/15型拧扣机的使用指南。
2、客户如有其他要求，可提前与我厂联系说明，以便更好的为您服务.
3、本设备在不断完善和发展，如遇有与说明书局部不符的地方，应以设备改动后具体实际为主。
4、本设备售出一年内免费维修（正常磨损除外）终身维修。维修只收取所换零部件的费用（具体价格按原件10%下浮）。
