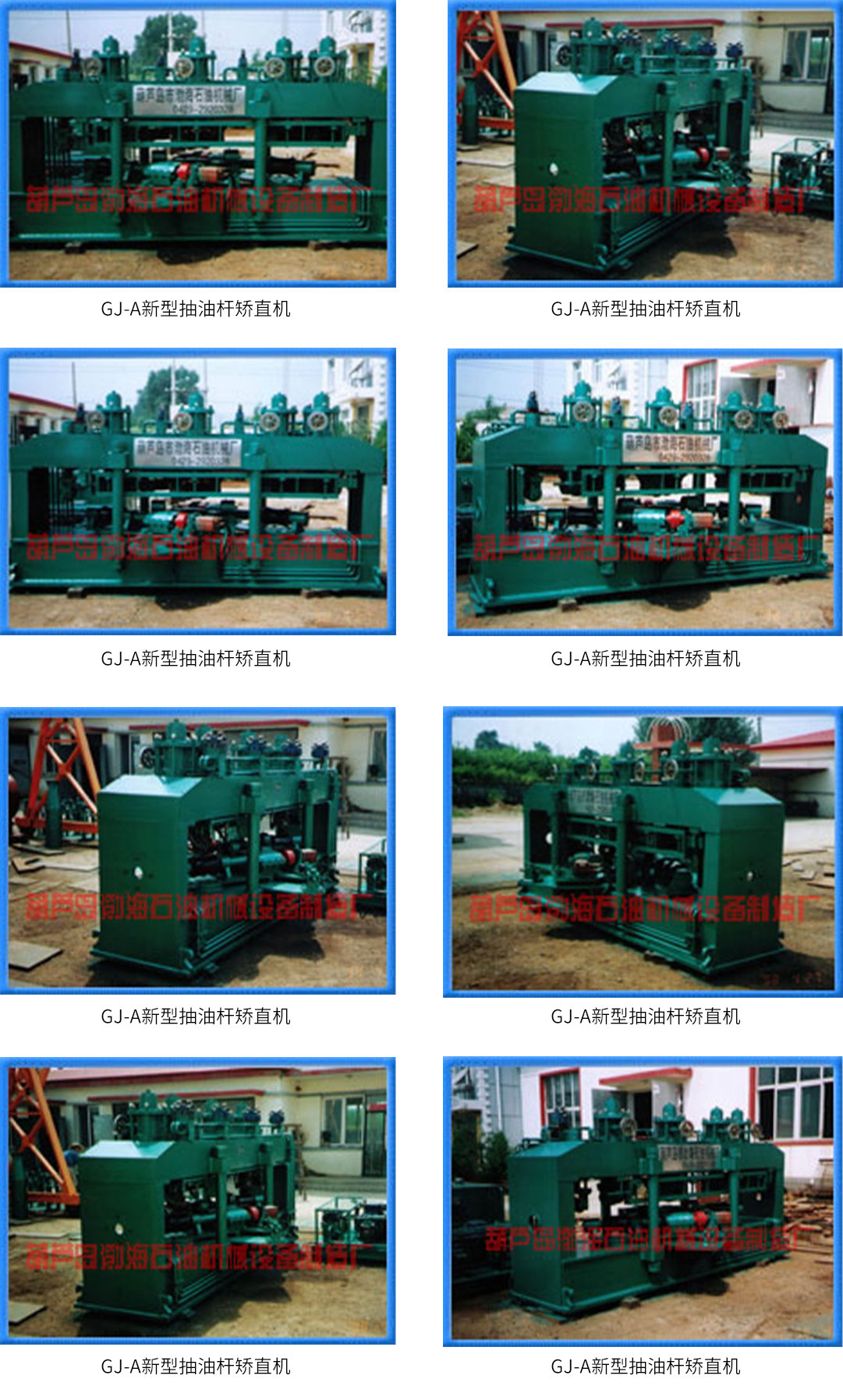

抽油杆矫直机【新型】

　　产品名称:抽油杆矫直机【新型】

　　产品型号:GJ-A型

　　产品简介:

　　专利号：ZL 200810012683.7

　　一、用途、结构及特点

　　1、GJ—A型抽油杆矫直机是矫直空芯杆和实芯杆两用矫直机。可矫直Φ16—Φ40的实芯杆，也可矫直Φ32—Φ42的空芯杆，和管径Φ60以下，最大壁厚6mm以下的油管，矫直精度达到2mm/m。1、机架由上体、下体、四根立柱组成。

　　2、本矫直机为8辊矫直机，其中有5个主动辊，分别由液压马达拖动，1个被动辊，2个粗矫辊。过盈辊采用凸凹曲面设计，两种辊形配合形成双向三曲率矫直压弯曲线，矫直效果好，精度高

　　3、调整机构：上四辊角度调整机构是由框架式机构统一调整，下三辊单独调整，它由多段丝杆、螺母、绞轴、支座等组成。上体有压下油缸4个，其上装有蜗轮、蜗杆调整机构，用于调整压下量，下凸辊有蜗轮、蜗杆机构，用于调整凸辊抬起量。

　　二、技术要求

　　适用直径：Φ16-Φ40mm

　　适用长度：4-10m

　　矫直的直度：≤50 mm/m

　　矫直精度：≤2 mm/m

　　矫直速度：0.2-0.7m/s

　　系统压力：15Mpa

　　设备总功率：30KW

　　三、工作原理和结构

　　1、辊式矫直机具有上、下两排交叉布置的工作辊，弯曲的杆件在旋转着的工作辊之间作直线运动，经过工作辊的多次弯曲，使得杆件产生弹塑性变形而得到矫直。

　　2、 结构

　　本机主要由机架、上辊子系统、上辊角度调整机构、下辊子系统、下辊角度调整机构、上辊压下调整组合油缸、液压系统、操纵台、电气系统等部分组成。

　　1） 机架采用框架型结构，主要由下体（底座）、立柱、上体等部分组成。除液压站外，其他零部件装于机架上。

　　2） 上、下辊子系统有主动辊和被动辊之分，主动辊除联轴装置与驱动马达外，余者与被动辊相同，即辊轴、轴承、轴承座等。

　　3） 上四辊角度调整机构是由框架式机构统一调整，下三辊单独调整，它由多段丝杆、螺母、绞轴、支座等组成。

　　4） 上辊压下调整组合油缸是由油缸、导向套、蜗轮、蜗杆机构、丝杆、手轮等组成，它可实现调整上、下辊之间的（压下量）距离。

　　5） 快速升降系统装于主机上，动作由液压缸完成，实现躲扣动作。

　　四、液压站（液压系统及工艺流程）

　　液压站单独设置，由电机、液压泵、油箱、集成块、各种液压阀、冷却器等零部件组成。是该机的动力源。液压阀均采用板式连接，直接装在集成块上，美观、性能可靠，安装、调试、维修方便。

　　1、源动力为30KW电动机一台，配置P=76排量76叶片泵两台。

　　在系统中采用双泵双供双回液压回路，由两个主集成块和四个分集成块分别组成两套集成单元，这样优化了管线配置，减小了系统间回油阻力，降低了液动干扰。系统中马达外泄油采用集中回收排入油箱。

　　2、 系统指令单元由电气柜执行指令程序。

　　控制单元由电磁溢流阀，电液换向阀，电磁换向阀，板式单项阀,管式节流阀,联合组成控制程序

　　执行单元由液压油缸，液压马达联合组成执行程序。
