产品名称:油管拧扣机(型号参数列表)
产品型号:YNJ系列(老型号)
产品简介:

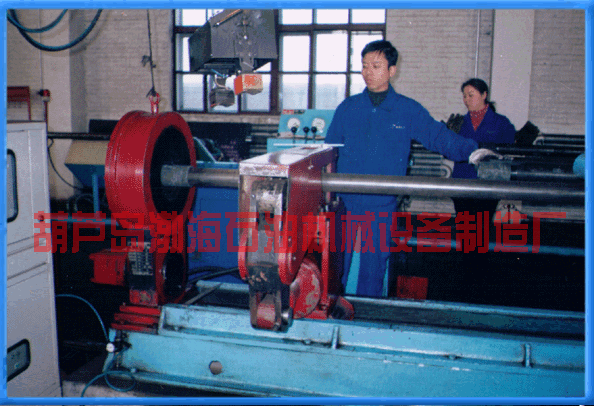

YNJ系列-油管拧扣机
液压拧扣机由主机﹑液压动力源﹑操纵台三个主要部分组成,通过高压胶管及电缆连结而成的一套设备。是用于室内、卧式的、对圆柱形螺纹联接件进行上扣和卸扣操作的专用设备.对油田用抽油泵﹑电潜泵、油管、抽油杆、封隔器等均可进行上卸扣作业.此系列拧扣机采用浙开线交错双曲面夹紧机构,夹紧可靠:液压驱动,传动平稳,两挡变速、液压控制、扭矩大小可任意调整、安全可靠。此系列拧扣机是螺纹联接件上卸扣的理想设备.
注:根据用户需要可装扭矩显示仪、打印机。
操作可选手动(换向阀控制)半自动(PLC控制)自动(工控机控制)。
拧扣机结构可分为:分体和一体机。

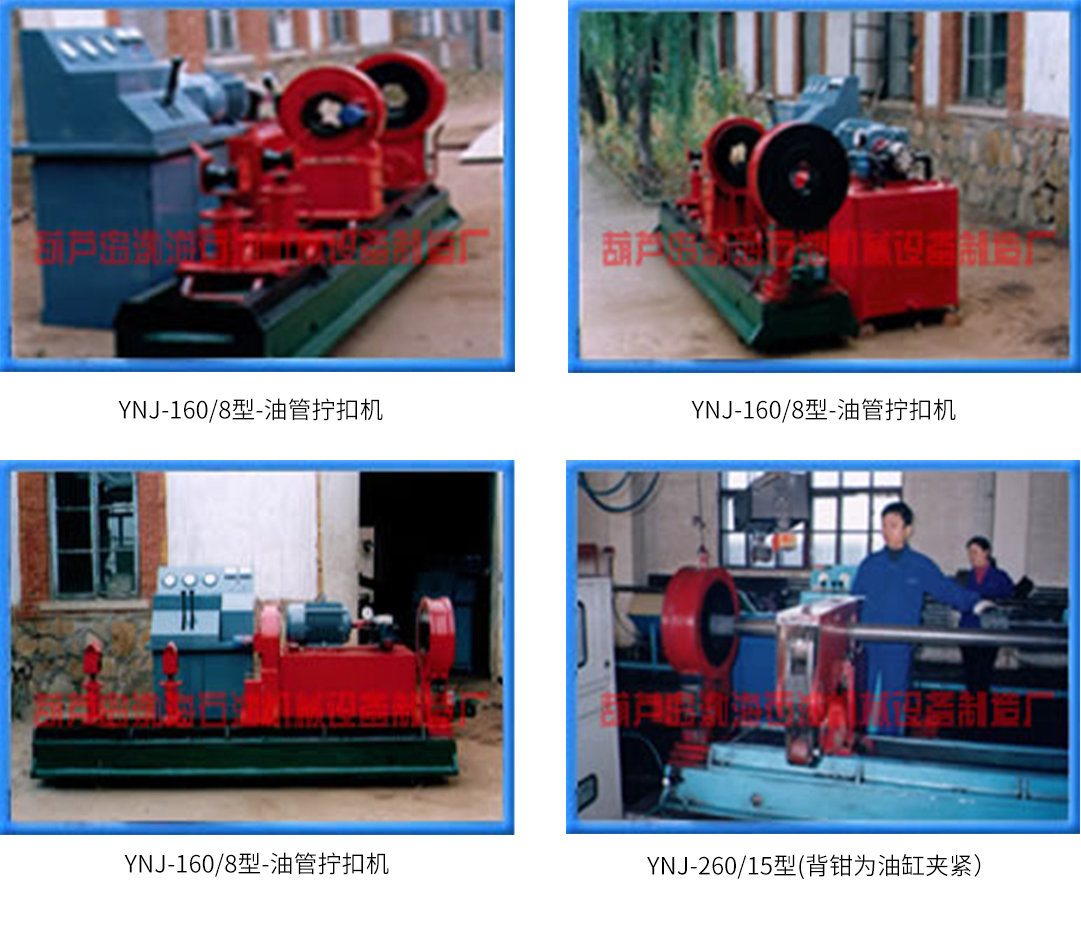

型 号/参 数 | YNJ-120/6 | YNJ-160/8 | YNJ-260/15 | YNJ-280/25 |
低挡额定扭矩(KN.m) | 6 | 8 | 15 | 25 |
高挡额定扭矩(KN.m) | 1.8 | 2.2 | 2.5 | 2.7 |
低挡最高转数(r/min) | 18 | 15 | 15 | 15 |
高挡最高转数(r/min) | 60 | 54 | 54 | 54 |
通径(mm) | 120 | 160 | 160 | 280 |
适用范围(mm) | ф60-ф114 | ф73-ф152 | ф73-ф260 | ф73-ф280 |
长×宽×高(mm3) | 3000×620×1060 | 3000×620×1160 | 3000×750×1200 | |
中心到下底面高(mm) | 760 | 800 | 930 | |
系统额定压力(Mpa) | 14 | 14 | 16 | 20 |
系统额定流量(r) | 75 | 75 | 100 | 100 |
设备总功率(KW) | 18.5 | 22 | 30 | 40 |
