多功能井下工具拆装机

　　产品名称:多功能井下工具拆装机

　　产品型号:DCZJ-185/15

　　产品简介:

　　概述

　　DCZJ—185/15型液压多功能井下拆装机主要用于油田井下封隔器、油管、套管的拆装。适用于φ40mm～φ178mm，最小长度为40mm，通径φ185mm管、箍的拆装。背钳行走速度1m/min～8m/min，小车最大推力1000Kg。该机具有自动换档装置。

　　结构特征、设备功能及工作原理

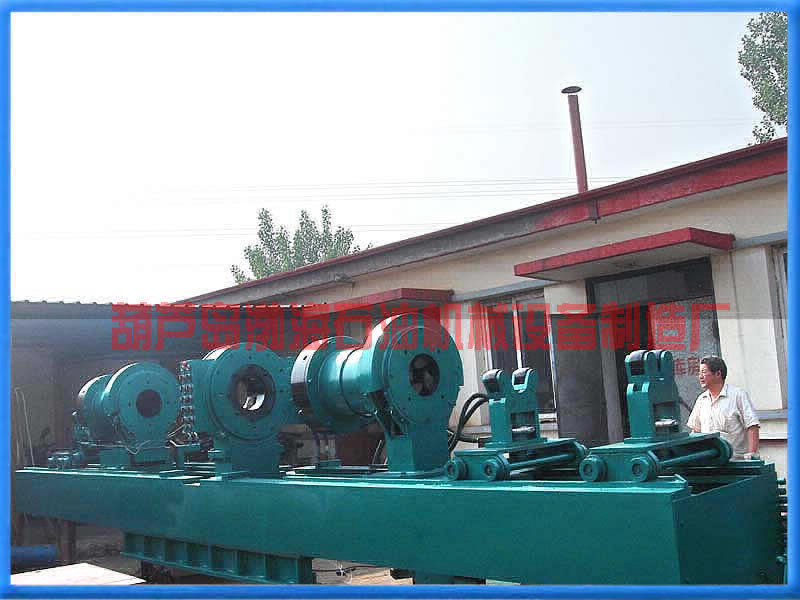

　　整机主要分为两大部分，主机及操作平台。

　　主机部分：由1个主钳、2个安装在自动行走小车上的背钳（背钳上安装机械手）、2个具有升起、夹紧作用的小背钳、4个托辊及机架、液压系统、油箱、散热器等组成。

　　操作平台：主要由机前控制框和整机控制框二部分组成。机前控制柜控制背钳小车行走速度及工作压力；小背钳的升降及工件的夹紧。整机控制框控制主、背钳系统压力。主钳上装有扭矩显示系统，可显示扭矩大小。

　　主要技术参数

　　适用管径：（1）主背钳适用：φ60mm～φ178mm；

　　（2）机械手适用：φ40mm～φ200mm；

　　（3）小背钳适用：φ40mm～φ156mm；

　　低速档额定扭矩：15KN.m；

　　低速档最高转速：13r/min；

　　高速档额定扭矩：2.5KN.m；

　　高速档最高转速：67r/min；

　　通径：φ185mm；

　　背钳小车最大行走速度：8m/min；

　　背钳小车最大推力：1000Kg；

　　系统压力：16Mpa；

　　最大供油量：120L//min；

　　设备功率：18.5KW。
